Построение моделей объекта управления на основе методологий DFD и IDEF3.

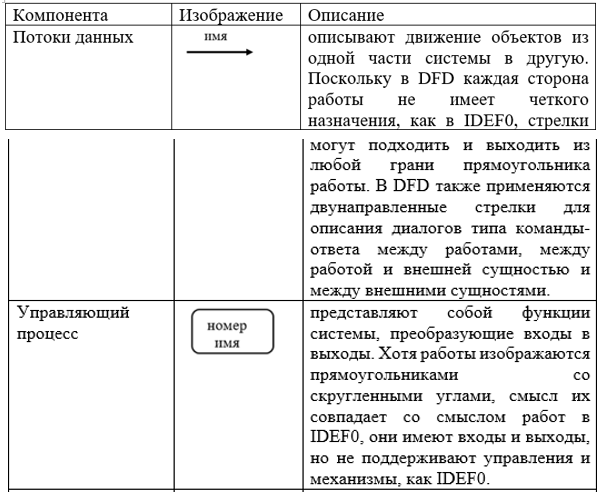

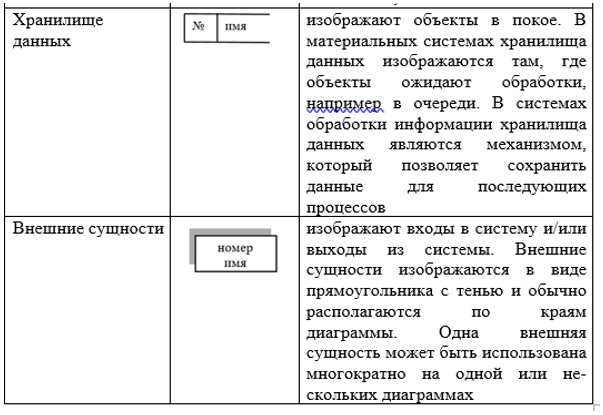

Диаграмма потока данных (DFD) - это диаграмма с графическим изображением потока данных через информационную систему. Диаграмма потока данных также может использоваться для визуализации обработки данных (структурированный дизайн). Обычно разработчик сначала рисует DFD на уровне контекста, который показывает взаимодействие между системой и внешними объектами. Затем этот DFD на уровне контекста «разворачивается», чтобы показать более подробную информацию о моделируемой системе». Описание компонент диаграмм потоков данных, их изображение представлено в таблице 1.

Компоненты диаграммы


photoArticle


photoArticle


Потоки данных показывают, как объекты двигаются от одного управляющего процесса (работы) до другого, и в отличие от стрелок IDEF0, не представляют собой жесткие взаимосвязи.

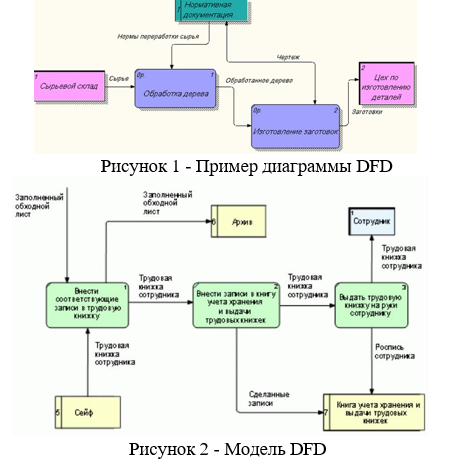

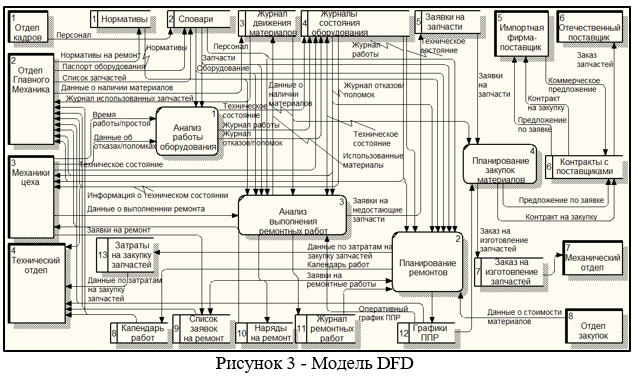

Примеры диаграммы DFD приведены на рисунках 1 - 3.


photoArticle


photoArticle

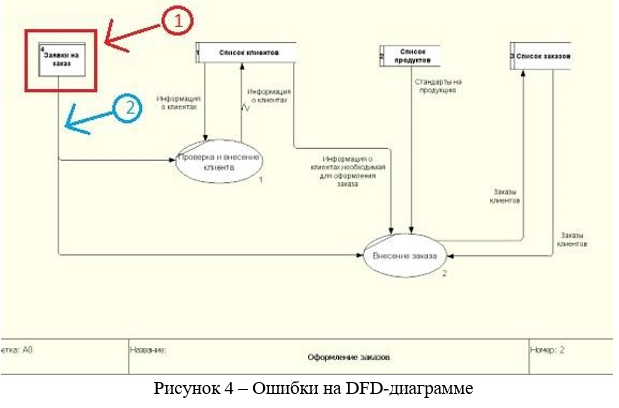

При создании DFD-диаграммы (см. рис.4) часто возникают ошибки из-за непонимания экономической сущности задачи. Разберём некоторые из них:

Ошибка 1 - неправильно названа внешняя сущность. Внешней сущностью в данном случае может быть, например, клиент.

Ошибка 2 - не назван поток данных, идущий от внешней сущности. Его можно назвать «Заявки на заказ».


photoArticle

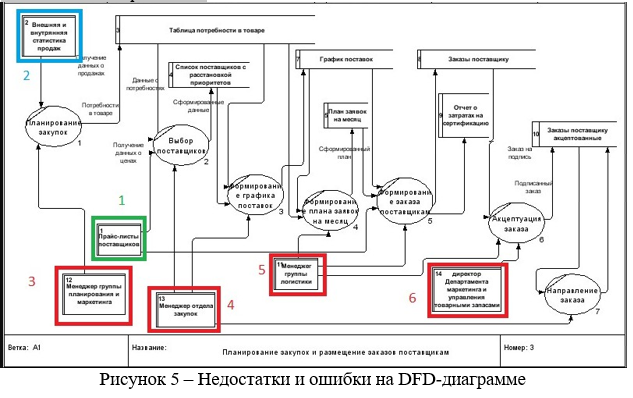

На рисунке 5 представлена DFD диаграмма бизнес-процесса «Планирование


закупок и размещение заказов поставщикам». При построении диаграммы допущены несколько типичных ошибок. Все они касаются использования элемента «Внешняя сущность». Согласно стандарту DFD, внешняя сущность - это элемент, который не является частью системы. Это часть внешней среды бизнеса.

Под цифрой 1 зелёным прямоугольником выделена внешняя сущность, у которой неверно указано название. Более подходящим названием будет

«Поставщики», а название исходящей стрелки (исходящего потока данных) -

«Прайс-листы».

Под цифрой 2 синим прямоугольником выделена внешняя сущность, у которой также неверно указано название. Её лучше разбить на две составляющие, первую из которых, внешнюю сущность, назвать «Консалтинговое агентство», от которого пойдёт поток данных «Отчёт о продажах на рынке товаров ...». Вместо многоточия нужно будет указать название товара. Вторую составляющую о внутренней статистике лучше обозначить хранилищем данных с рабочим названием «Внутренняя статистика продаж». Более подходящее название придумайте сами.

Цифрами с 3,4,5 и 6 которых вообще не должно быть на диаграмме. Директор и менеджеры отдела закупок просто не могут быть внешними сущностями по отношению к рассматриваемой системе. Эти элементы необходимо убрать с диаграммы. Поскольку мы рассматриваем функциональное моделирование, на диаграмме мы показываем функции (обозначены овалами). Стандартные функции прописываются в модели бизнес-процесса. Под эти функции подбираются на рынке труда специалисты и руководители.

Ещё недостатком является то, что не везде даны названия потокам данных, обозначенных стрелками.


photoArticle

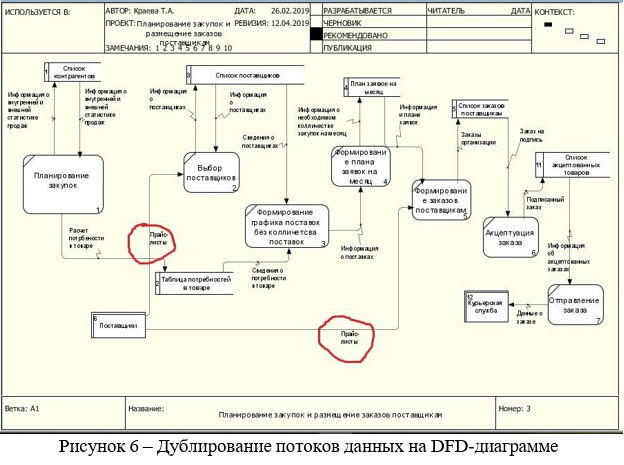

Ошибками на рисунке 6 являются дублирование потоков данных от


поставщиков (выделено красным цветом). Это может привести к противоречивости данных.


photoArticle

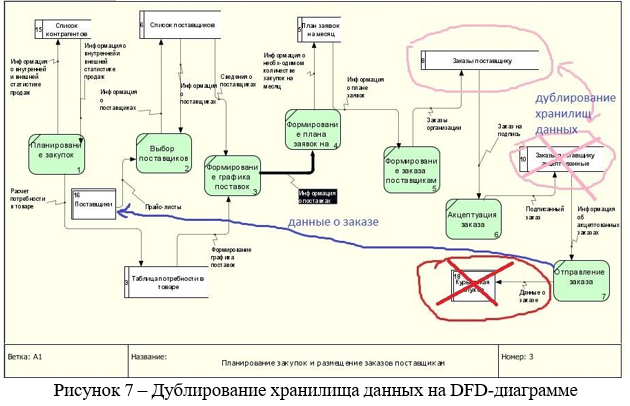

Ошибками на рисунке 7 являются дублирование хранилища данных «Заказы на поставку».


photoArticle


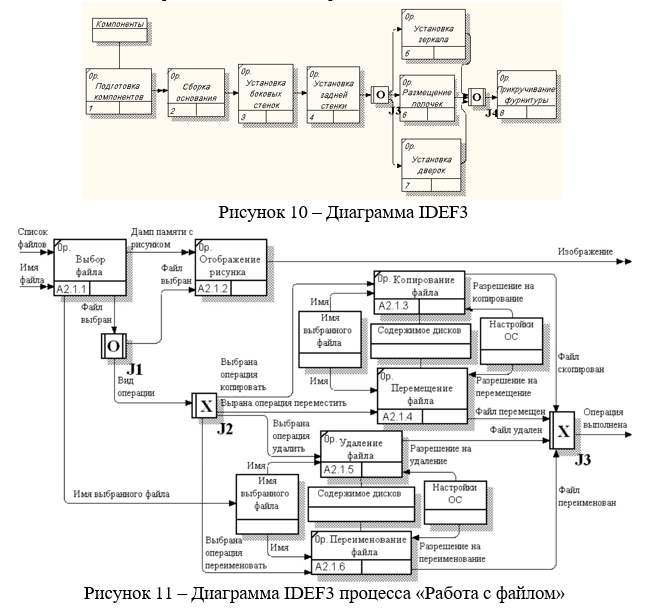

IDEF3 - это метод моделирования потока процессов на основе сценария, созданный для отображения описательных действий. Цель IDEF3 - предоставить структурированный метод для выражения знаний эксперта в предметной области о том, как работает конкретная система или организация. В IDEF3 прямоугольники представляют реальные мировые процессы как события; они называются работами.


photoArticle


Стрелки, соединяющие поля, указывают приоритет действий. Соединения представляют собой ограничения и позволяют ветвление процесса (табл. 2). Кроме того, соединения включают выбор среди множества параллельных или альтернативных подпроцессов. Логические решения включают: AND (&), OR (O) и EXCLUSIVE-OR (X), а также синхронный или асинхронный запуск и завершение процессов (табл. 3).

Объекты проиллюстрированы в виде кружков, которые представляют их различные состояния, соединенные стрелками, у которых есть ссылки, чтобы указать условия входа, перехода, состояния и выхода.


photoArticle


photoArticle


Итоговая диаграмма декомпозиции работы в нотации IDEF3 имеет вид:


photoArticle
